Πώς να διαστασιολογήσετε ένα σύστημα αυτόματης παράδοσης γράσου

Κουραστήκατε να παίζετε "μάντεψε αυτό το τρίξιμο" με τις μηχανές σας, αναρωτιέστε αν θέλουν περισσότερο γράσο ή απλώς προσοχή; Η εσφαλμένη εκτίμηση της λίπανσης μετατρέπει τη συντήρηση ρουτίνας σε ένα θορυβώδες, ακατάστατο και ακριβό παιχνίδι εικασιών.

Μάθετε να διαστασιολογείτε σωστά το σύστημα αυτόματης παροχής γράσου, έτσι ώστε κάθε ρουλεμάν να έχει αρκετή λίπανση, που υποστηρίζεται από αξιόπιστες οδηγίες από τοΕθνικό Εργαστήριο Ανανεώσιμων Πηγών Ενέργειας.

🔧 Κατανόηση των βασικών εξαρτημάτων των συστημάτων αυτόματης παράδοσης γράσου

Το σωστό μέγεθος ξεκινά με τη γνώση κάθε βασικού τμήματος του συστήματος. Η σαφής γνώση των αντλιών, των συσκευών μέτρησης, των γραμμών και των ελεγκτών σάς βοηθά να σχεδιάσετε ασφαλή και αποτελεσματική λίπανση.

Χρησιμοποιήστε απλές διαδρομές ροής και δοκιμασμένα εξαρτήματα, ώστε το αυτόματο σύστημά σας να παρέχει τη σωστή ποσότητα λίπους με μικρή σπατάλη ή χρόνο διακοπής λειτουργίας.

1. Κεντρική Μονάδα Αντλίας

Η αντλία δημιουργεί πίεση στο σύστημα και αποθηκεύει λίπος. Επιλέξτε χωρητικότητα και πίεση για να ταιριάζει με το μήκος γραμμής, την ποιότητα γράσου και τον αριθμό των σημείων λίπανσης.

• Ελέγξτε τον όγκο του δοχείου
• Επιβεβαιώστε τη μέγιστη ονομαστική πίεση
• Ταιριάξτε την τάση και τα χειριστήρια

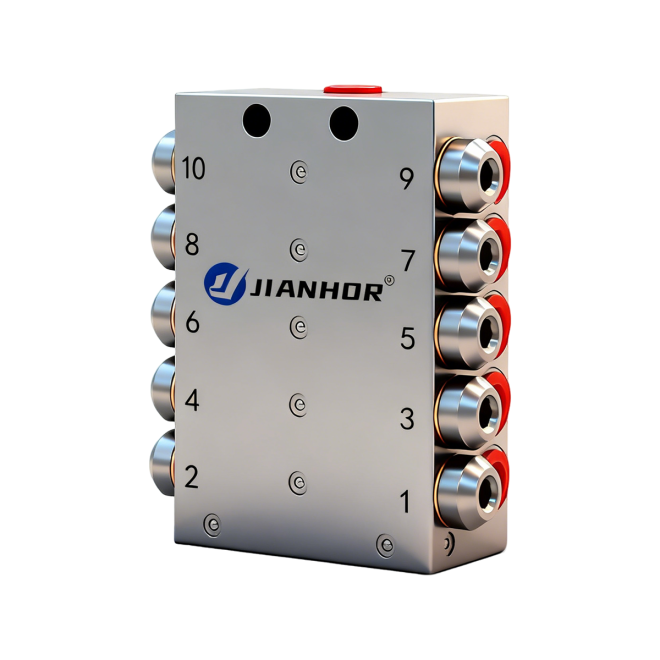

2. Δοσομετρικά μπεκ και διαχωριστικές βαλβίδες

Τα μπεκ και οι διαχωριστικές βαλβίδες χωρίζουν το γράσο σε σταθερές δόσεις για κάθε έδρανο. Διατηρούν τη ροή ακόμη και όταν αλλάζει η αντίθλιψη.

3. Σωληνώσεις και σωλήνες διανομής

Οι σωλήνες και οι εύκαμπτοι σωλήνες μεταφέρουν λίπος από την αντλία σε κάθε σημείο. Η σωστή διάμετρος και μήκος μειώνουν την απώλεια πίεσης και διατηρούν σταθερή την παροχή.

• Χρησιμοποιήστε σύντομες κύριες γραμμές όταν είναι δυνατόν
• Ελαχιστοποιήστε τις απότομες στροφές
• Προστατέψτε τους εύκαμπτους σωλήνες από κρούσεις και θερμότητα

4. Ελεγκτές και συσκευές παρακολούθησης

Οι ηλεκτρονικοί ελεγκτές ορίζουν χρόνους κύκλου και παρακολουθούν τους συναγερμούς. Οι διακόπτες πίεσης και οι ενδείξεις κύκλου επιβεβαιώνουν κάθε σημείο που βλέπει γράσο κάθε κύκλο.

• Χρόνος κύκλου προγράμματος
• Καταγράψτε το ιστορικό σφαλμάτων
• Σύνδεση με PLC φυτών εάν χρειάζεται

📏 Υπολογισμός απαιτήσεων όγκου γράσου για τον εξοπλισμό σας

Για να διαστασιολογήσετε ένα σύστημα αυτόματης παροχής λίπους, υπολογίστε πρώτα τις ημερήσιες ανάγκες για γράσο. Χρησιμοποιήστε το μέγεθος του ρουλεμάν, την ταχύτητα και τον κύκλο λειτουργίας για να ορίσετε τον όγκο βάσης.

Στη συνέχεια, προσαρμόστε για σκληρά περιβάλλοντα, φόρτιση κραδασμών ή πολύ βρώμικες συνθήκες. Αυτό βοηθά στην αποφυγή και των δύο under- και πάνω-λίπανση.

1. Καθορίστε όλα τα σημεία λίπανσης

Καταχωρίστε κάθε έδρανο, ολίσθηση και περιστροφή. Καταγράψτε την τοποθεσία, τον τύπο και τις ώρες λειτουργίας. Αυτό αποτελεί τη βάση για το σχέδιο συνολικού όγκου λίπους.

2. Υπολογίστε το γράσο ανά σημείο

Χρησιμοποιήστε διαγράμματα OEM ή απλούς τύπους με βάση τη διάμετρο και το πλάτος του ρουλεμάν. Πολλαπλασιάστε τον όγκο ανά-πλάνο με ημερήσιους κύκλους για να λάβετε την ημερήσια ζήτηση.

• Ακολουθήστε τους πίνακες OEM όταν είναι διαθέσιμοι
• Αύξηση για υγρές ή σκονισμένες περιοχές
• Τεκμηριώστε όλες τις υποθέσεις

3. Αναλύστε τη συνολική ζήτηση συστήματος

Αθροίστε όλους τους πόντους λίπανσης για να βρείτε το συνολικό γράσο ημερησίως και ανά κύκλο. Αυτό το σχήμα καθοδηγεί το μέγεθος της αντλίας και τη χωρητικότητα του δοχείου.

4. Ελέγξτε τα διαστήματα αναπλήρωσης έναντι του μεγέθους της δεξαμενής

Διαιρέστε τον όγκο της δεξαμενής με την ημερήσια ζήτηση για να βρείτε τα διαστήματα αναπλήρωσης. Για τα περισσότερα φυτά, στοχεύστε 1-4 εβδομάδες μεταξύ των ξαναγεμίσεων.

• Τα μεγαλύτερα διαστήματα μειώνουν τον τοκετό
• Το υπερβολικά μεγάλο λίπος μπορεί να παλαιώσει
• Ισορροπήστε τον χρόνο λειτουργίας και τη φρεσκάδα

⏱️ Προσδιορισμός βέλτιστων διαστημάτων λίπανσης και ρυθμών εξόδου συστήματος

Το καλό μέγεθος συστήματος συνδέει την ποσότητα λίπους με το σωστό χρονισμό. Οι σύντομες, συχνές βολές διατηρούν τα ρουλεμάν πιο δροσερά και μειώνουν την έκπλυση λίπους.

Προσαρμόστε τα διαστήματα καθώς εξετάζετε τη θερμοκρασία του ρουλεμάν, τους κραδασμούς και την κατάσταση του γράσου κατά την πρώιμη λειτουργία του συστήματος.

1. Ορίστε το Base Interval από τα δεδομένα OEM

Ξεκινήστε με το προτεινόμενο διάστημα επαναλίπανσης από τον κατασκευαστή του εξοπλισμού. Μετατρέψτε το μη αυτόματο πρόγραμμα σε μικρότερους, πιο συχνούς αυτόματους κύκλους για πιο ομαλή λίπανση.

2. Συντονισμός με χρήση των συνθηκών λειτουργίας

Συντομεύστε τους κύκλους για υψηλής ταχύτητας, ζεστές ή βρώμικες τοποθεσίες. Επεκτείνετε τα διαστήματα για αργά, ελαφρά φορτισμένα μέρη με σταθερό, καθαρό περιβάλλον.

• Παρακολουθήστε την αύξηση της θερμότητας
• Παρακολουθήστε για διαρροή
• Προσαρμόστε με μικρά βήματα

3. Αντιστοιχίστε την έξοδο αντλίας ανά κύκλο

Ρυθμίστε την αντλία ώστε να παρέχει μόνο το γράσο που απαιτείται για κάθε κύκλο. Χρησιμοποιήστε ελέγχους πίεσης συστήματος και ενδείξεις μπεκ για να επιβεβαιώσετε την πραγματική απόδοση.

🧮 Αντίστοιχη χωρητικότητα αντλίας, μήκος γραμμής και αριθμός σημείων λιπαντικού

Μόλις γίνει γνωστός ο όγκος και τα διαστήματα, αντιστοιχίστε το μέγεθος της αντλίας με τη διάταξη των σωληνώσεων και την καταμέτρηση σημείων. Αυτό αποφεύγει τα ρουλεμάν χαμηλής πίεσης και λιμοκτονίας.

Σχεδιάστε για μελλοντική επέκταση αφήνοντας εφεδρικές εξόδους και περιθώριο στη χωρητικότητα της αντλίας.

1. Επιλέξτε Κατάλληλη αντλία και δεξαμενή

Επιλέξτε μια αντλία που ανταποκρίνεται στη μέγιστη ροή και πίεση με περιθώριο ασφαλείας. Μια μονάδα όπως ηΗλεκτρική αντλία λίπανσης DBT 8Lταιριάζει σε πολλά συστήματα μεσαίου μεγέθους.

2. Ελέγξτε την απώλεια πίεσης της κύριας γραμμής

Χρησιμοποιήστε το μήκος γραμμής, τη διάμετρο και την ποιότητα γράσου για να υπολογίσετε την πτώση πίεσης. Διατηρήστε την πίεση στον τελευταίο εγχυτήρα πάνω από την ελάχιστη τιμή λειτουργίας του.

• Αυξήστε το μέγεθος της γραμμής εάν η απώλεια είναι υψηλή
• Χωρίστε τις μεγάλες διαδρομές σε ζώνες
• Περιορίστε τις συνολικές στροφές και εξαρτήματα

3. Πόντοι Ισοζυγίου ανά Ζώνη

Ομαδοποιήστε τα σημεία λίπανσης ανά απόσταση και φορτίο. Εκχωρήστε σε κάθε ομάδα τη δική της γραμμή τροφοδοσίας ή διαχωριστική βαλβίδα για να διατηρήσετε τις ροές συνεπείς.

🏭 Σε περίπτωση αμφιβολίας, επιλέξτε αξιόπιστα συστήματα από την JIANHOR

Το σωστό μέγεθος είναι πιο εύκολο όταν ξεκινάτε με αποδεδειγμένα εξαρτήματα. Η JIANHOR προσφέρει αντλίες, μπεκ και βαλβίδες κατασκευασμένες για σταθερή, επαναλαμβανόμενη απόδοση.

Συνδυάστε και ταιριάξτε μονάδες για να χωρέσουν μικρά μηχανήματα ή μεγάλα δίκτυα εγκαταστάσεων με σαφείς διαδρομές αναβάθμισης.

1. Ολοκληρωμένες, κλιμακούμενες λύσεις

Χρησιμοποιήστε αντίστοιχες αντλίες, βαλβίδες και χειριστήρια από μία πηγή για να μειώσετε τον κίνδυνο σχεδιασμού και να απλοποιήσετε τα ανταλλακτικά, την εκπαίδευση και την τεκμηρίωση.

• Τυποποιημένες διεπαφές
• Εύκολη επέκταση
• Συνεπή δεδομένα απόδοσης

2. Υποστήριξη για το μέγεθος της εφαρμογής

Οι ειδικοί εφαρμογών μπορούν να σας βοηθήσουν να ελέγξετε τα σημεία λίπανσης, τους χρόνους κύκλου και τη διάταξη. Παρέχουν ελέγχους μεγέθους και προτάσεις πριν την εγκατάσταση.

3. Εστίαση στη μακροπρόθεσμη αξιοπιστία

Τα ανθεκτικά υλικά, τα καθαρά εσωτερικά περάσματα και τα σαφή διαγνωστικά συμβάλλουν στη μείωση του χρόνου διακοπής λειτουργίας. Ένα σύστημα καλού μεγέθους συχνά αποδίδει γρήγορα μέσω μικρότερων αστοχιών.

Συμπέρασμα

Το σωστό μέγεθος ενός συστήματος αυτόματης παροχής λίπους σημαίνει αντιστοίχιση όγκου, διαστημάτων και πίεσης γράσου σε κάθε σημείο λίπανσης. Ξεκινήστε από πραγματικά δεδομένα εξοπλισμού και απλά, αποδεδειγμένα εξαρτήματα.

Ελέγξτε τη συμπεριφορά του συστήματος μετά την εκκίνηση και προσαρμόστε σταδιακά. Με τη σωστή σχεδίαση, μειώνετε τις βλάβες, μειώνετε τη χειρωνακτική εργασία και διατηρείτε τα μηχανήματα σε λειτουργία περισσότερο.

Συχνές ερωτήσεις σχετικά με την αυτόματη παράδοση γράσου

1. Πώς μπορώ να ξέρω ότι το αυτόματο σύστημά μου έχει το σωστό μέγεθος;

Τα ρουλεμάν θα πρέπει να λειτουργούν σε σταθερή θερμοκρασία χωρίς αύξηση του θορύβου και δεν θα πρέπει να παρατηρήσετε έλλειψη λίπους ή έντονη διαρροή γύρω από τις τσιμούχες.

2. Πόσο συχνά πρέπει να προσαρμόζω τα διαστήματα λίπανσης;

Μετά την εκκίνηση, ελέγξτε τα δεδομένα εβδομαδιαία για τον πρώτο μήνα. Μόλις σταθεροποιηθεί, μπορεί να χρειαστείτε μόνο μικρές αλλαγές κάθε έξι έως δώδεκα μήνες.

3. Μπορώ να επεκτείνω το σύστημά μου αργότερα εάν προσθέσω περισσότερα μηχανήματα;

Ναί. Σχεδιάστε την πλεονάζουσα χωρητικότητα στις γραμμές εξόδου και διανομής της αντλίας. Χρησιμοποιήστε επιπλέον θύρες εγχυτήρα ή τμήματα διαχωρισμού που προορίζονται για μελλοντικά σημεία.

4. Αξίζει τον κόπο η αυτόματη λίπανση για μικρό εξοπλισμό;

Μπορεί να είναι, ειδικά για δυσπρόσιτα ή κρίσιμα ρουλεμάν. Ακόμη και ένα συμπαγές σύστημα μειώνει τη χαμένη λίπανση και βελτιώνει την ασφάλεια.
